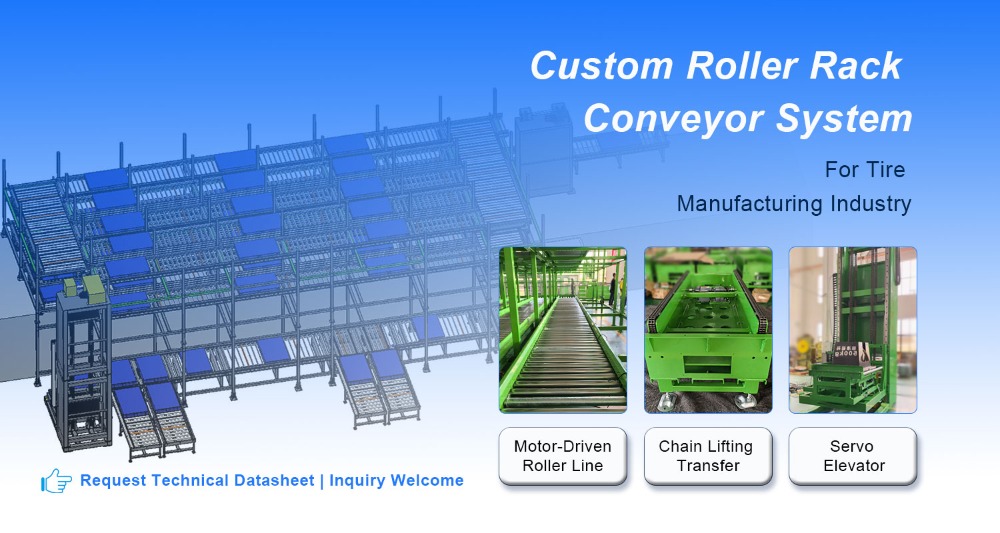

Système de convoyeur à rouleaux personnalisé pour l'industrie de la fabrication de pneus

WXHQ Construit sur mesure pour l'industrie japonaise de fabrication de pneus, ce système de convoyeur à crémaillère intégré combine des lignes à rouleaux motorisées, convoyeurs de transfert à chaîne et des ascenseurs multi-servos pour réaliser la manutention et le stockage automatiques des palettes. Il prend en charge un fonctionnement continu à cycle élevé pour les ateliers de pneus. Conçus pour des palettes de 800×1300 mm avec une charge utile totale de 400 kg, le convoyeur et l'élévateur atteignent une vitesse de 15 m/min, correspondant parfaitement au rythme des lignes de production de pneus.

Alimenté par des rouleaux entraînés par un moteur 24 V CC / 100 W et une transmission à chaîne à pignons 08B14Z, le système offre un fonctionnement stable et silencieux. Les composants clés adoptent des marques mondialement reconnues : servomoteurs Yaskawa, motoréducteurs SEW et vérins pneumatiques SMC. L'ascenseur est équipé de codeurs absolus multitours pour un contrôle précis des impulsions. Les tables rotatives et les unités de levage-transfert sont équipées de moteurs de frein pour un positionnement start-stop précis, empêchant le décalage des palettes et protégeant les marchandises volumineuses sous pneus pendant le transport. Conçu pour une alimentation triphasée 200 V 60 Hz, l'unité répond aux spécifications d'alimentation des usines japonaises sans conversion de puissance supplémentaire.

Les rouleaux en acier au carbone galvanisé φ60 résistent à la poussière et à l'humidité dans les environnements de production. Le cadre principal est revêtu de poudre en jaune-vert RAL6018, tandis que les protections de sécurité utilisent le jaune de sécurité RAL1003 pour une identification visuelle claire de la sécurité. Les intervalles de garde réglables permettent une adaptation flexible à des flux de travail variés.

Ce flux de travail entièrement automatisé couvre l’entrée, le transfert, le levage et le tri des palettes. Il réduit les manipulations manuelles et évite les dommages à la surface des pneus. Grâce à la construction modulaire, les protections et les modules de convoyeur peuvent être modifiés pour une future expansion de la capacité. Équilibrant capacité de charge lourde, précision de positionnement et protection de la sécurité, cette solution permet une manutention et un stockage intelligents intégrés pour les installations de fabrication de pneus.
